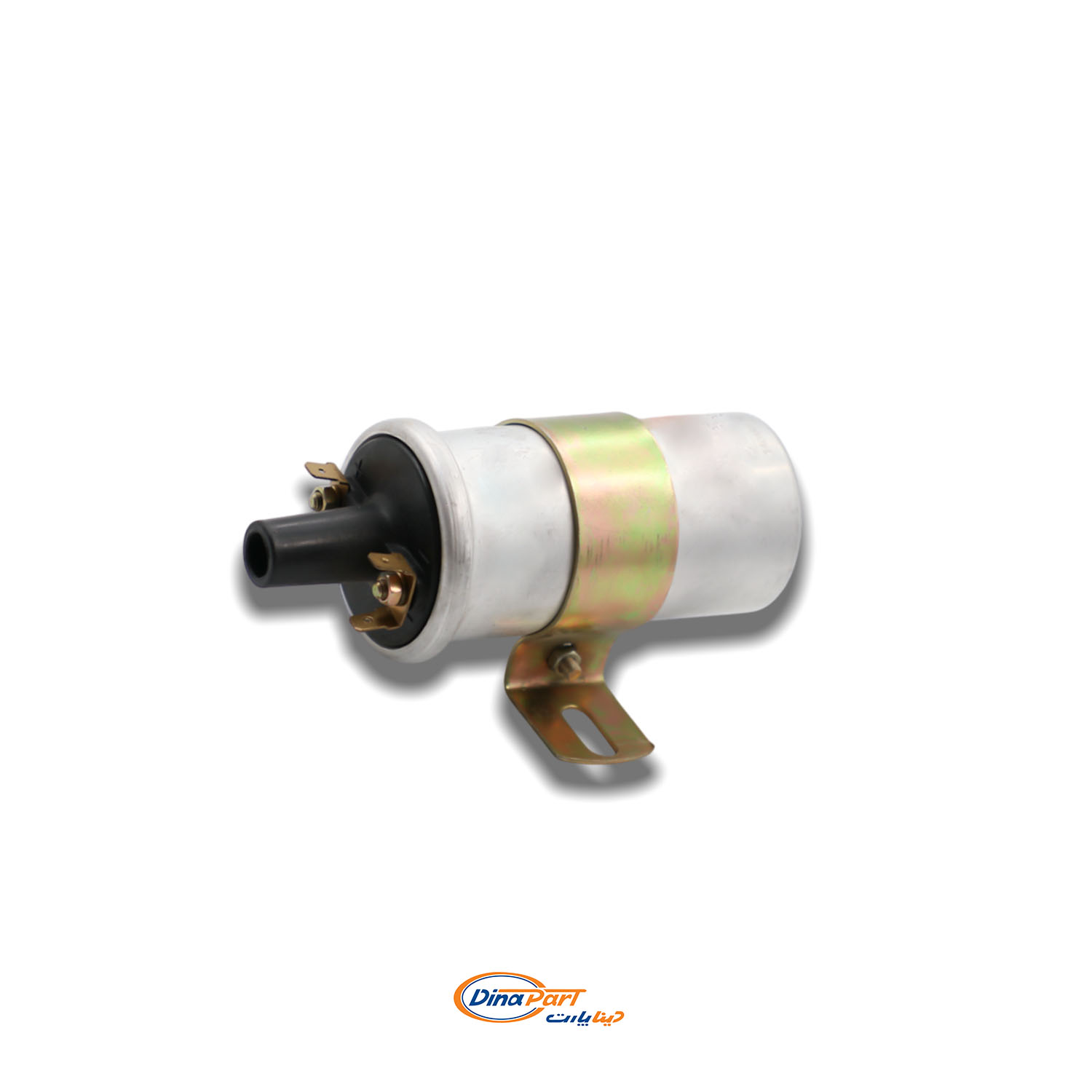

کوئل روغنی پیکانپیکان

مشخصات کوئل روغنی پیکان:

• کاربرد: در موتور پیکان OHV (کله‌قوچی) و همچنین مدل‌های کاربراتوری.

• نوع: روغنی (Oil Filled Coil) → برای خنک‌کاری و دوام بیشتر داخلش با روغن مخصوص پر شده.

• ولتاژ اولیه: حدود ۱۲ ولت (ورودی از باتری).

• ولتاژ ثانویه (خروجی): تا حدود ۲۰–۳۰ هزار ولت برای شمع‌ها.

• ساختار:

  • سیم‌پیچ اولیه (تعداد دور کم – ولتاژ پایین)

  • سیم‌پیچ ثانویه (تعداد دور زیاد – ولتاژ بالا)

  • محفظه فلزی پر از روغن برای جلوگیری از داغ شدن و افزایش طول عمر

• وظیفه: تبدیل ولتاژ ۱۲ ولت باتری به ولتاژ بالا برای جرقه‌زنی شمع‌ها.

• محل نصب: روی بدنه یا سینی موتور، معمولاً به‌صورت استوانه فلزی.

• خروجی‌ها:

  • یک سر ورودی مثبت (+) → به سوئیچ و دلکو

  • یک سر ورودی منفی (–) → به دلکو

  • یک خروجی مرکزی ولتاژ بالا → به وایر مرکزی و سپس به دلکو → پخش به شمع‌ها
